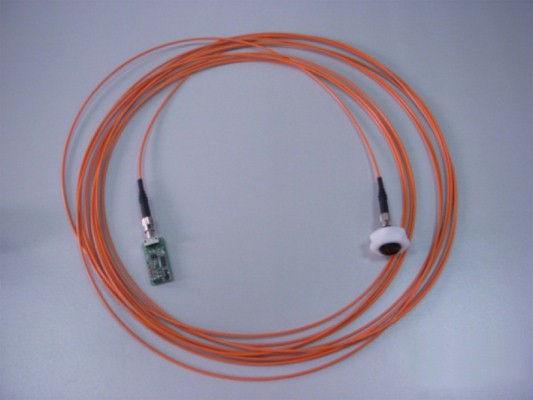

弧光單元由弧光探頭、專用光纖（或者電纜）、光帶轉換模塊構成。弧光探頭探測的是紫外光（因?yàn)樽贤夤庠谡麄�(gè)弧光成分中占到了70%以上）。
         弧光探頭安裝在開關柜的母線室、斷路器室和電纜室內，目前以母線室為主。當發生弧光故障時，弧光傳感器直接將光信號傳送到主控單元，并在主控單元中完成光電轉換。
